臥式光控四盤收料機使用說明

 1、臥式光控四盤收料機結構特色：
　　臥式光控四盤收料機為雙邊雙盤型式，上下端子軸線在同一條直線上，主要由收料部分、紙帶部分、導料部分、電控部分、機架和三色燈組成，其中馬達為蝸輪馬達（90W，比速25：1，使用電壓3相220V），三色燈（使用電壓24V），控制部分由光電傳感器，變頻器，PLC，中間繼電器等構成。
　　
　　收料盤有動力，起主要收取端子作用，其功能拉動端子帶動紙帶盤，可以收取一盤至四盤，其料盤變頻調速，并采用光電追蹤和電位器配合的形式控制其收料速度，帶有紙帶檢測功能，如無紙帶，收料盤無法運轉。

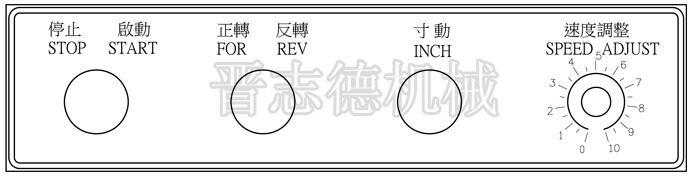

　　2、臥式光控四盤收料機控制面板:
　　
　　啟動：旋鈕轉至啟動位置，機器可以根據追蹤器自動運轉。
　　停止：旋鈕轉至停止位置，機器停止運轉。
　　正轉/反轉：可以進行機器的正轉和反轉。
　　寸動：點擊此處，機器進行寸動作用。
　　速度調整：和追蹤器配合，可以更好的控制機臺速度。
　　3、臥式光控四盤收料機使用注意事項：
　　(1)料盤的固定方式采用鋼珠螺絲，如料盤有嚴重的打滑現象，請再次鎖緊鋼珠。
　　(2)料紙盤有檢測傳感器，如不遮住，則料盤無法運轉。
　　(3)本機有急停輸出功能，如急停與沖涼連線，且第1盤不使用無紙帶，請將1盤旋鈕轉到停止位置，否則沖床無法啟動。
