重型材料架加托料臂防止開卷散料

 目前，在厚板沖壓自動化生產線中使用的油壓重型材料架，主要是通過油缸連接拉桿，拉桿拉住楔塊來漲緊卷料內徑；壓料臂壓住卷料的上表面來防止松卷和帶動重型材料架進而實現展開卷料頭部。但對高強度卷料或其它易散卷的卷料，如果缺乏有效的輔助控緊裝置，易使卷料發生散卷現象，導致重型材料架無法進料，影響正常生產，效率低下，甚至產生安全隱患。
　　為了從根本上解決高強板散料問題，晉志德為油壓重型材料架設計了一種托料臂裝置，它能利用托料輥?zhàn)钃趿瞬牧显陂_卷過程中向外的松散，而且還根據材料卷動的方向利用托料輥對其施加動力，使材料展開更便捷，對防止高強板或某些易散卷的卷料散卷問題效果非常明顯。

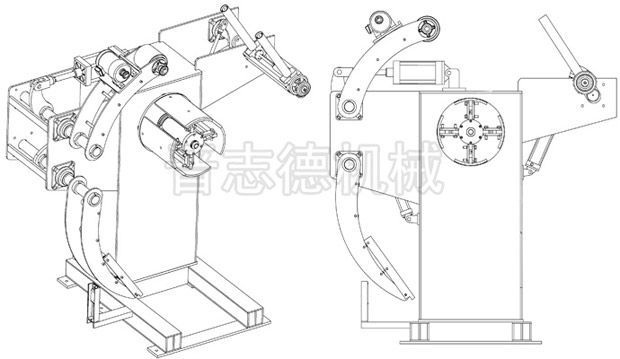

　　重型材料架托料臂呈對稱結構，分別裝配于重型材料架卷料前方的左右兩側，利用托料輥對卷料表面施力防止卷料散料。托料臂主體由托料架、托料輥、油壓馬達、托料油缸組成，由托料油缸推動托料架進而帶動托料輥托住卷料外圈，油壓馬達通過齒輪與托料輥連接起來傳遞動力，帶動托料輥旋轉輔助開卷，托料架頂端安裝有接近開關（或光電開關）用以檢測及控制托料輥與卷料外圈的距離。托料臂底部導軌面安裝在底座的滑槽內，滑槽內裝有導軌板，壓板壓在托料臂的底部導軌面；托料架導軌面安裝在托料臂上面的滑槽內，滑槽內裝有托料導軌板，托料壓板壓在托料架的導軌面上。
　　　　　
　　裝配有托料臂的油壓重型材料架工作過程：當重型材料架漲緊卷料內徑，壓料臂壓住卷料，展開卷料時，托料油缸根據卷料的寬度，推動托料臂，調整托料輥的位置，推動托料輥托住卷料的外圈，油壓馬達帶動托料輥旋轉，輔助開卷。托料輥對卷料外表面的頂托可有效減緩卷料松散產生的沖擊。
