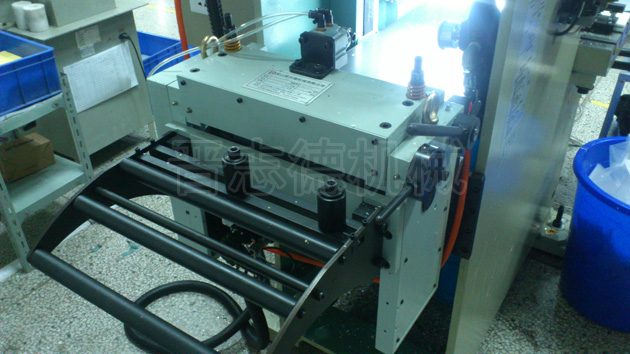

拉料式NC送料機解決薄料送料難問題

 沖壓自動化生產線中，通常將送料機裝在沖壓模具的前方，通過夾持沖壓料帶的送料輥，在沖壓的一個運動周期內，送料輥轉動一個角度，使沖壓料帶向前步進移動，但當沖壓較薄厚度的料帶時，帶材本身容易發生彎折，很容易在沖壓模具前形成拱形，影響送料，因此需將送料機安裝于沖壓模具的后方，在沖壓的一個運動周期內，拉動沖壓料帶向前步進移動，此類送料機又稱為拉料機。
　　目前，沖壓行業使用的拉料機多數為空氣送料機，為保證標準規定的尺寸要求，需對沖床作繁瑣的調整：先松開固定螺釘，調整氣缸行程后再將螺釘固定：在沖床上試樣帶，然后用測量工具測量步距，用投影儀測出實際尺寸，找出誤差，再次調整沖床，如此反復多次，后用手進行微調，其精度也只能達到0.1mm。
　　　　
　　為了提升客戶沖壓生產線效率和沖壓成品品質，晉志德機械推薦客戶在選用拉料機時，使用NC送料機，它不僅可以簡化操作流程，并可將拉料精度提升至0.01mm。

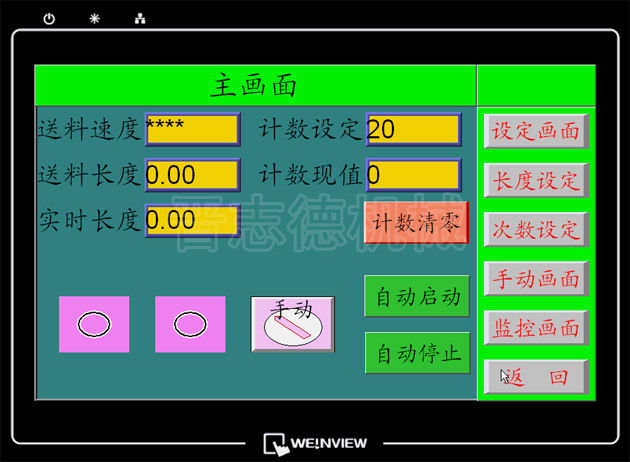

　　晉志德拉料式NC送料機運行原理：通過觸摸屏設置拉料參數（步距和速度）通過傳輸線將數據傳送給可編程序控制器PLC，可編程序控制器PLC通過程序運算將信息傳送到脈沖輸出模塊，脈沖輸出模塊輸出脈沖通過屏蔽電纜傳送到伺服控制器，伺服控制器將信息通過馬達電纜驅動交流伺服馬達運行，編碼器固定在交流伺服馬達后部同軸安裝，編碼器將伺服交流馬達轉速信息轉變成編碼信號通過編碼器電纜反饋給伺服控制器，調整交流伺服馬達轉速信息，實現閉環伺服反饋裝置，提高了拉料精度。設置NC送料機參數后，沖床上試樣測量后，一次調整參數就可以達到要求，精度可達到0.01mm。注：晉志德NC送料機均采用三菱PLC搭配安川伺服馬達的佳化電控配置，確保高精度的送料。
　　　　
　　拉料式NC送料機調整方便、可靠，省去機械部分地調整，實現用電替代機械，簡化了機械結構。在生產過程中，根據搭載模具在觸摸屏拉料參數中設置步距和速度，設定拉帶參數后，將平帶通過擋料輪定位穿過拉料機托料架，按機臺的啟動按鈕，機臺啟動，拉料機往復工作完成拉料動作。
