NC送料機操作方法及參數設定

 1、開機后，進入7寸威倫觸摸屏人機界面，點擊觸摸屏，進入畫面1（主頁）。
　　2、進行NC送料機長度設置
　　選擇參數，進入畫面2（參數頁），點擊產品頁，進入畫面6（產品設置頁），選擇產品編號。例如：選擇產品編號1，進入1號產品設置（其中有A.B.C.D 4段長度，并且有每段長度的相應次數），設定好各段送料長度和次數后，請返回，有必要時設置好每種產品的送料長度和次數。
　　3、NC送料機參數設置（參數頁，畫面2）
　　產量設定：0-999999999；送料速度設定：0（慢）-2000（快）；寸動速度：10（慢）-5000（快）；加減速：50（快）-5000（慢）。注意：產量設定不能為零，否則送料機無法自動啟動。

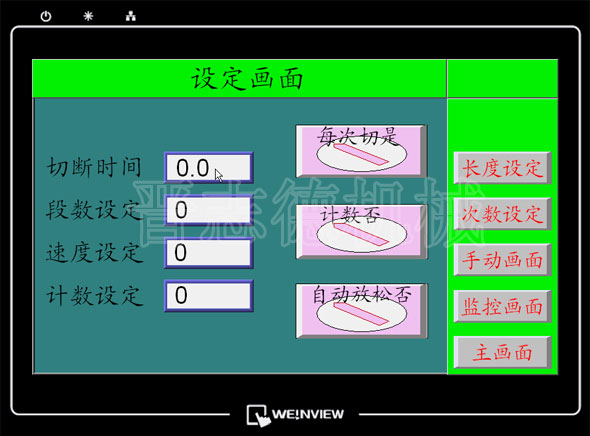

　　4、設置頁（畫面3）
　　
　　當送料機準備自動啟動時，請設置自動放松狀態：自動放松開；剪切狀態：剪切開；循環次數設定（如果是2段，則循環次數設定為2；如果是4段，此參數設置為4。注意：此參數設置錯誤，將導致循環送料長度錯誤。
　　5、補償頁（畫面16）
　　進入畫面3（設置頁）后，點“補償”后進入補償頁。此數據為材料剪切位置，如NC送料機送料后，材料須剪切的位置過剪板機的剪切刀口，則補償設置為負數（當前補償值為脈沖數，1mm相當于35P。例如：過2mm，則當前補償值設置為-70P），即材料倒退一定距離后再剪切；如送料后，材料須剪切的位置未到剪板機的剪切刀口，則補償值設置為正數，即材料前進后再進行剪切。此NC送料機參數與材料的長度精度有重要關聯，務必設置準確。
　　6、畫面15（延時頁）
　　該NC送料機界面設置剪切時間和剪切后完成延時時間，以及送料完成延時補償時間，三個時間的設置不宜太長，應該根據實據情況調整，如果太長，則沖床的沖壓次數隨之減少。
　　7、所有參數設置完成后，切換至主畫面（畫面1），將送料機設置成自動狀態，之后按啟動按鈕進入送料機自動循環狀態。
　　8、運轉后，可以進入界面5，觀察當前產品編號和送料長度，以及當前補償值和循環次數。
　　
　　注意：晉志德NC送料機畫面4的參數（編碼器、長度系數、沖床信號時間）不可隨意調整，以免造成不必要的麻煩。
