重型材料架特殊選配裝置

 重型材料架在使用時往往增加一些選配裝置以提高開卷的穩定性及效能，常用的選配裝置有氣動式壓料臂、變頻器與油壓擴張三種，氣動式壓料臂用于在晉志德重型材料架放料時壓緊材料防止料卷的散料，變頻器用于變頻控速使材料架的放料更為平穩，使之與后續的整平機、送料機配合更加的密切，油壓擴張則用于代替手搖擴張用于漲緊料卷便于上料，這三種選配裝置也是目前晉志德重型材料架常用的選配裝置，而除了這些常用的選配裝置之外，重型材料架還有一些特殊的選配裝置，雖不常用，但在中厚板、大型料卷及特殊料卷的開卷、放料中起著非常重要的作用。
　　晉志德重型材料架特殊選配裝置主要有五種：

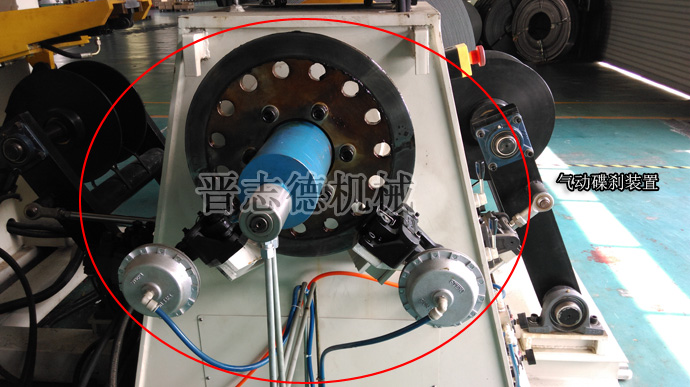

　　1、氣動碟剎剎車裝置。晉志德有動力重型材料架標準型是沒有剎車裝置的，不過當開卷的料卷過重（料重過3T）時，開卷時會產生很大的運轉慣性，此時則需要另行加裝氣動碟剎裝置來消除制動慣性，氣動碟剎裝置與晉志德重型材料架開卷漲縮滾筒相匹配使用，能有效防止板料因制動時旋轉慣性而散開。
　　

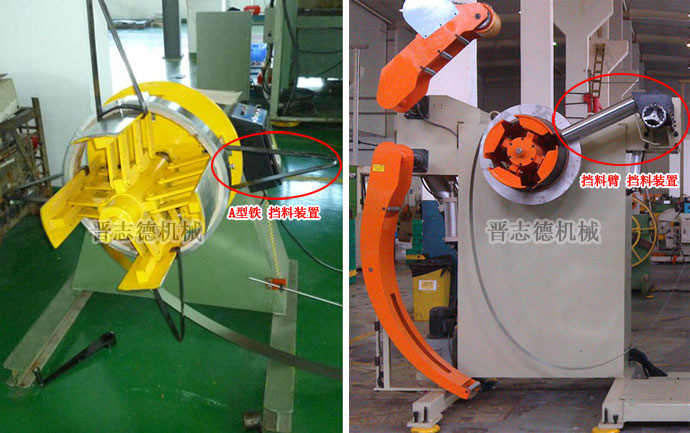

　　2、氣動擋料裝置。晉志德有動力重型材料架標準型采用的是擋料A型鐵來進行擋料限位，這種擋料方式需要人工對A型鐵進行調整鎖固，若料卷較寬或較厚時，使用這種擋料方式則會相當的繁瑣、耗時，此時可選擇氣動擋料裝置代替?zhèn)鹘yA型鐵擋料使用。晉志德重型材料架氣動擋料裝置由避讓氣缸與兩個鉸接于材料架機架的擋料輥組成，其中避讓氣缸連接兩個擋料輥，兩個擋料輥之間連接有螺桿，兩個擋料輥之間的放料寬度由螺桿進行調節。工作時，放料寬度由兩個擋料輥用螺桿進行調節，放料時由避讓氣缸提升擋料輥以避讓板料，方便進行板料的裝卸。
　　

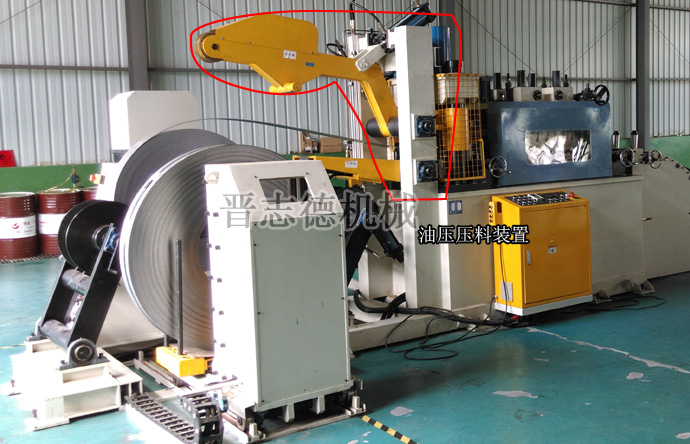

　　3、油壓式壓料臂。氣動式壓料臂在中薄板料卷開卷時能起到不錯的壓料效果，一旦材料厚度過厚時，氣動壓料臂壓力有限則不能實現有效的壓料效果，此時則需換用油壓式壓料臂，油壓式壓料臂鉸接于晉志德重型材料架機架上，并由油缸驅動繞鉸接點轉動，油壓式壓料臂的中部設置有齒輪減速馬達，油壓式壓料臂的前端安裝有雙壓料輪，齒輪減速馬達驅動連接雙壓料輪。油壓式壓料臂通過油缸帶動旋轉，使得雙壓料輪壓在卷裝于重型材料架漲縮卷筒上的板料外表面，然后齒輪減速馬達驅動雙壓料輪轉動，在進料時輔助進行板料牽引，以完成自動進料。
　　

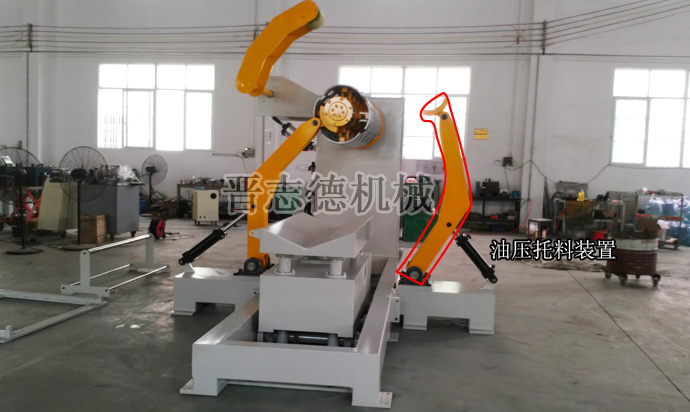

　　4、油壓托料裝置。托料臂鉸接于晉志德重型材料架機架上，并由油缸驅動繞鉸接點轉動，油壓式托料臂的托料面為弧面，弧面上安裝有導輪。裝料時，油壓式壓料臂通過油缸帶動旋轉至適當的位置，其弧面和導輪結構，能讓上料的板料更容易裝入漲縮卷筒，油壓式托料臂起到托料和導料的作用，非常方便裝料。
　　
　　5、料弧光電控制裝置。標準型重型材料架采用的是感應架接觸式感應控制方式，這種控制方式很容易在接觸時劃傷材料，且要想達到感應效果材料表面必須能導電，而對于一些材料表面度要求高或材料不導電時則需換用光電式感應控制，采用對射光電進行料弧控制，當板料的外部弧面進入光電范圍時，料架停止。
